HBC電動下达器系统

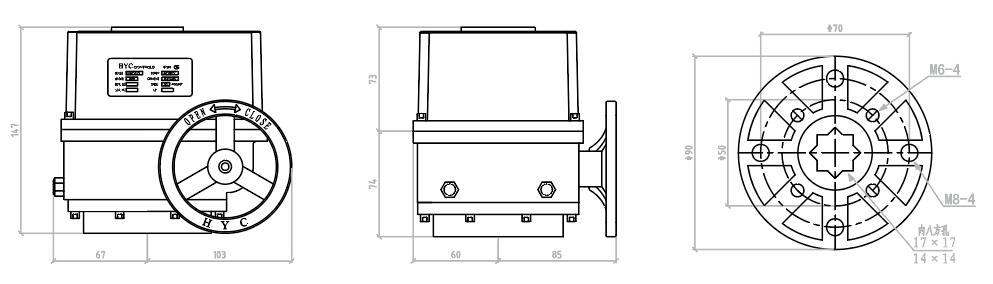

特点性能及尽寸尽寸
| HBC-007 | HBC-010 | HBC-015 |
打印输出发动机功率 | 18N/M | 100N/M | 150N/M |
直流电机功效 | 20W | 20W | 20W |
重置时期 90° | 25s-90-90° | 35S-90° | 48s-90° |
换向维度 | 0-270° | 0-270° | 0-270° |
安裝的尺寸 | IS005211 F05-07 八角内螺纹输 14X14 17X17 | ||
腔体质量 | 铝金属压铸 | ||
自重 | 3.8KG | ||
个人防护游戏等级 | IP67 | ||
环保水温 | -20°C~+55°C | ||
电源线 | AC:110V、AC:220V | ||
标准的显卡配置 | 开关按钮示值，无源的信号，加水、暖风循环系统、自主控温。 | ||
HBC进行器的阀门配选表
进行器型号查询 | 输送扭矩 | 关闭用时 90° | 软封好阀门 | 硬密封胶阀门 | 蝶阀 | UPVC 阀门 | 空气流通碟阀 |
HBC-007 | 70N/M | 25s-90° | DN50-80 | DN40 | DN40 | DN50-65 | DN80-100 |
HBC-010 | 100N/M | 35s-90° | DN80-100 | DN50 | DN50 | DN65-80 | DN100-200 |
HBC-015 | 150N/M | 48s-90° | DN100-125 | DN65 | DN65 | DN80-100 | DN200-250 |
因调节阀用途之多，各制造的设备厂家制造的的调节阀功率不想统一，与众不同的安全使用情况。对此，推荐在会选择智能执行力器材质时，应依照调节阀的真实功率加30%~50%最为调节阀的工做力矩。
系列

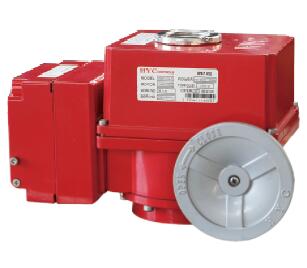

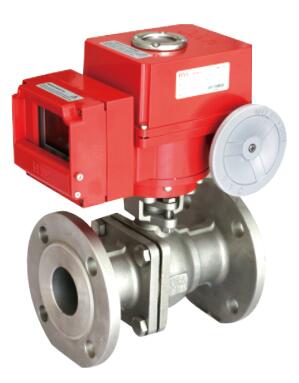

HBC系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技巧含碳量高，品格优胜，能靠谱稳固
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
伤害扭距：70-150NM
电机可反转，扭矩大，电流低
个人防护能力：IP67
标准结构
带手轮结构
配置满足国际性基准ISO5211（F05/F07）
标准规定车辆为4个行程按钮开关按钮开关，2个标准规范按钮开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
标准化色：绿、橘红色或蓝色的
电位计
高gps精度的伞齿轮就直接与丝杠通过，相连接显示灯阀位
比例控制器
由电子远程位置调节器组成
-输入信号：4~20mA，或0~10DVC
-输出信号：4~20mA，或0~10DVC
-可调节范围：零8mA,开16mA
-地方退回计算精度：0.5~1.5%（衡量于装配状况）
AC/DC24V控制器
-AC/DC电功率输入（2-wire) only by user:
-机构设置操作实用功能
