HBD電動继续执行机构系列表

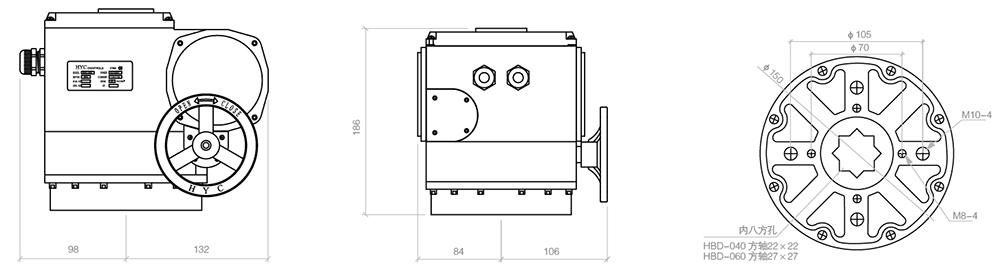

HBD系列性能参数及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
输出电压转距 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
无刷电机输出 | 40W | 75W | 90W | 90W | 110W |
开始时期90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
转动坡度 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
装设方向角 | 相同进行安装 | ||||
腔体所选材质 | 铝不锈钢压铸 | 铝铅合金 | |||
质理 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
防防定级 | IP67 |
|
|
|
|
生态的温度 | -20°C~+55°C | ||||
电 | AC:110V、4C:220V、AC380V73P | ||||
基准配制 | 按钮测量范围，无源警报，调温、热气反复的、自动的恒温。 | ||||

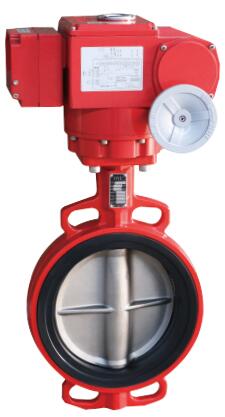

HBD强制气动执行器蝶阀选择装配表
执行命令器规格型号 | 输出的载荷 | 进入设置时长 90° | 软封密球阀 | 硬密封胶电动蝶阀 | 不锈钢球阀 | 送风碟阀 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因阀门种类繁多，各生产厂家生产的阀门扭矩都不一致，不同的使用环境。
所以，觉得在选取电动四轮执行程序器规格型号时，可以表明高压阀门的现场扭力加30%~50%做为伐门的的工作发动机功率。
系列
HBD系列电动执行器是新型设计的，用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
方法水分含量高，品控好，功效正规可靠
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
工作输出最大扭矩：250-1500NM
电机可反转，扭矩大，电流低
智能调速（不同阀位不同的速度调节）
个人防护功效：IP67
标准结构
带手轮结构
组装完全符合国.际标淮ISO5211（F07/F10）
标產品为4个限位器启闭，2个标准的按钮，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
规格色泽：蓝绿色或蓝绿色
选配件
电位计
高要求的传动齿轮会与轴紧密联系，连接方式指示标志阀位
比例控制器
由电子远程位置调节器组成
-录入讯号：4~20mA，或0~10DVC
-模拟输出无线信号：4~20mA，或0~10DVC
-能调节规模：零8mA,开16mA
-地段倒转精密度：0.5~1.5%（取决于安装情况）
AC/DC24V控制器
-AC/DC电工作电压输出（2-wire) only by user:
-增设操作功能性
