HBA电动三轮下达器类型

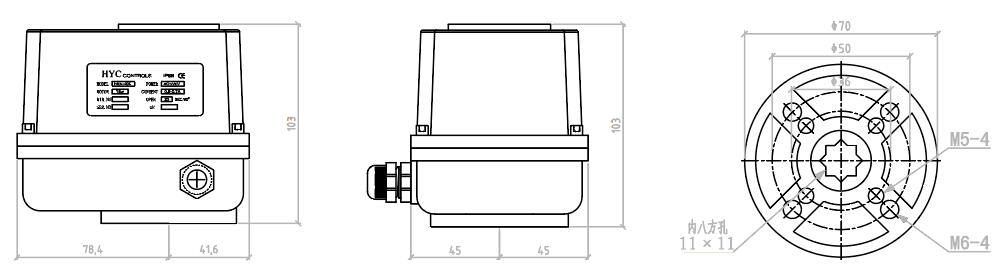

性能参数及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
打印输出力矩 | 18N/M | 30N/M | 50N/M |
直流电机电功率 | 20W | 20W | 20W |
开始日子 90° | 95-90° | 15SL-90° | 255-90° |
转臂想法 | 0-90° | 0-90° | 0-90° |
使用宽度 | IS005211 F03-05 八角輸出孔11X11 | ||
腔体材質 | 压铸铝和金 | ||
权重 | 1.7KG | ||
加固等级分类 | IP67 | ||
自然环境平均温度 | -20°C~+55°C | ||
外接电源 | AC:220V、AC:110V | ||
标准规定手机配置 | 电开关示值，无源信息。 | ||
HBA运行器球阀加配表
执行程序器型號 | 输送扭矩 | 进入事件 90° | 软密封隔绝电动蝶阀 | 不锈钢球阀 | UPVC 阀体 | 补风碟阀 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因球阀类种多，各生产销售制造厂商生产销售制造的球阀最大扭矩都没有一直，各不相同的适用生态。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列
HBA系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
高技术的含量高，产品卓越，特性准确稳定性高
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了
环氧树脂、粉末涂层处理，防腐性能好
输入扭力：20-50NM（5Kg.m）
电机可反转，扭矩大，电流低
卫生防护功能：IP67
标准结构
装置具有香港国际基准ISO5211（F03/F05）
基准车辆为4个限位器启闭，2个规定面板开关，2个附加限位开关（干触点）
防脱螺栓
限位开关设计简单可靠
集中化式布线，布线绝缘端子8个端子
基准色：绿色环保、橘红色或红色
